☑ 產品說明

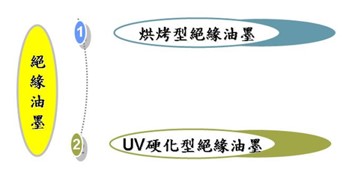

絕緣油墨依其使用烘烤條件之不同，可分為兩大類：烘烤型絕緣油墨及紫外線硬化型絕緣油墨
-
烘烤型絕緣油墨：
此類型油墨通常提供之顏色為無色、綠色及藍色，以上顏色又可分為透明或霧面之型式，必要時可依客戶需求調製成其他顏色。
烘烤型絕緣油墨由於含有溶劑，乾燥後厚度會減少甚多。此類型油墨較適於作保護層或作防水、絕緣保護用。 - 紫外線硬化型絕緣油墨：
此類型油墨通常提供之顏色為無色霧面、綠色霧面及藍色霧面三種，此類產品之固含量為100%，不含溶劑。
此UV油墨亦因其熱收縮率之不同，可分為絕緣保護用與可印跳線用兩大類。
| 產品編號 | 外觀顏色 | 耐壓絕緣 | 鉛筆硬度 | 附著力 | 固含wt% | 粘度cps @25℃ | 固化條件oven | 建議應用 | 規格書 |
|---|---|---|---|---|---|---|---|---|---|
| 烘烤型絕緣 | |||||||||
| UP-283 | 透明 | - | F | 100/100 | ~39% | 13,000±2,000 (cps) | 120℃/30min | 膜面保護用 | 規格書下載點 |
| UP-283-3 | 透明霧面 | 250VDC 200MΩ (印刷兩層) |
H | 100/100 | ~41% | 45,000±5,000 (cps) | 120℃/30min | 通用型，絕緣性佳 | 規格書下載點 |
| UP-316 | 白色霧面 | 250VDC 200MΩ (印刷兩層) |
HB | 100/100 | ~58% | 37,000±5,000 (cps) | 120℃/30min | 通用型，絕緣性佳 | 規格書下載點 |
| UP-316G | 綠色霧面 | 500VDC 200MΩ (印刷兩層) |
HB | 100/100 | ~58% | 31,000±5,000 | 120℃/30min | 通用型，絕緣性佳 | 規格書下載點 |
| UP-316BK#5 | 黑色霧面 | 1000VDC >1000MΩ (40μm) | HB | 100/100 | ~60% | 17,000±5,000 | 120℃/30min | 通用型，絕緣性佳 | 規格書下載點 |
| UP-316G1 | 綠色霧面 | ≧500VDC (厚度≧26 um) |
≧HB | ≧4B | ~57% | 19,000±5,000 | 80℃/20min | 通用型，絕緣性佳 | 規格書下載點 |
| UP-320-5 | 黑色 | - | ≧HB | ≧4B | ~59% | 76,000±6,000 | 150℃/30min | PET/布料上軟性絕緣 | 規格書下載點 |
| UV固化絕緣 | |||||||||
| UT-400C | 白色 | 300VDC >1000MΩ (25μm) |
HB | 4B | > 99 | 15,000±5,000 (cps) | 0.8 J/cm2 as measured using an EIT UV radiometer. Use a standard medium pressure mercury “H” bulb of flash “D” bulb. | 軟性電路板與薄膜開關用 (PET Film, Glass) |
規格書下載點 |
| UT-400D | 白色 | - | ≧HB | 4B | > 99 | 12,000±4,000 (cps) | 0.8 J/cm2 as measured using an EIT UV radiometer. Use a standard medium pressure mercury “H” bulb of flash “D” bulb. | 軟性電路板與薄膜開關用 (PET , ITO Film and Glass) |
規格書下載點 |
| UT-400BK | 黑色 | - |
B
|
4B | > 99 | 12,000±5,000 (cps) | 0.8 J/cm2 as measured using an EIT UV radiometer. Use a standard medium pressure mercury “H” bulb of flash “D” bulb. | 生技產品用 | 規格書下載點 |
| UT-400BL | 藍色 | - | B | 4B | 60±2 | 13,000±4,000 (cps) | 0.8 J/cm2 as measured using an EIT UV radiometer. Use a standard medium pressure mercury “H” bulb of flash “D” bulb. | 生技產品用 | 規格書下載點 |
| UT-400GL | 綠色 | - | B | 4B | 60±2 | 13,000±4,000 (cps) | 0.8 J/cm2 as measured using an EIT UV radiometer. Use a standard medium pressure mercury “H” bulb of flash “D” bulb. | 生技產品用 | 規格書下載點 |
